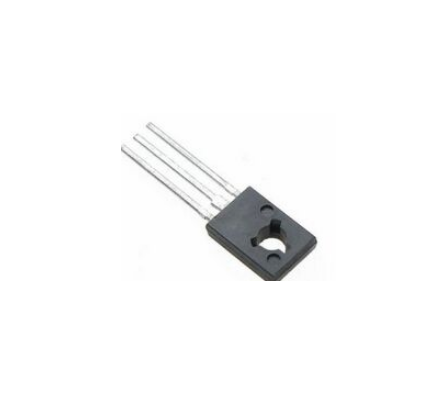

Транзистор 2SB649A B649A PNP 160В 1.5А K-126 TO-126

2SB649A (B649A) - кремниевый биполярный транзистор структуры PNP в корпусе K-126 / TO-126. Применяется в усилителях низкой частоты, драйверных каскадах, стабилизаторах напряжения, аудиотехнике и другой электронной аппаратуре.

Транзистор рассчитан на напряжение коллектор-эмитер до −160 В и ток коллектора до −1.5 А. Комплементарной NPN-парой является 2SD669A (D669A).

Основные характеристики

• Тип: биполярный транзистор
• Структура: PNP
• Модель: 2SB649A
• Маркировка: B649A
• Напруга колектор-база VCBO: −180 В
• Напряжение коллектор-эмиттер VCEO: −160 В
• Напряжение эмитера-база VEBO: −5 В
• Максимальный ток коллектора IC: −1.5 А
• Мощность рассеивания: 1 Вт без дополнительного теплоотвода; до 20 Вт в условиях, предусмотренных спецификацией/теплоотводом
• Коэффициент усиления hFE: 60–200
• Предельная частота fT: 140 МГц
• Корпус: K-126 / TO-126
• Монтаж: THT
• Максимальная температура перехода: +150 °C

Маркировка на корпусе

B649A

На корпусе зачастую не наносится начальная часть 2S, тому B649A = 2SB649A.

Распиновка

При взгляде на сторону с маркировкойножками вниз:

1 - E - эмитер
2 - C - коллектор
3 - B - база

Это важно при подборе замены — у других транзисторов с похожими параметрами порядок выводов может отличаться.

Аналоги / заменители

Самый известный современный вариант замены:

KSA1220A — близкий по назначению высоковольтный PNP транзистор. Для пари 2SB649A + 2SD669A часто используют соответственно KSA1220A + KSC2690A.

Также как возможные замены в зависимости от схемы встречаются:

2SA1220A, 2SA1837, 2SA1930, 2SA965, 2SB647A, KSB546, TTA004B.

⚠️ Не все они представляют собой прямые pin-to-pin аналоги. Перед установкой необходимо проверить распиновку, напряжение, ток, мощность и режим работы конкретного узла. Например, для некоторых альтернатив распиновка отличается.

Комплементарная пара

2SD669A / D669A — NPN

То есть B649A + D669A — комплементарная PNP / NPN пара, часто применяемая в усиливающих и драйверных каскадах.

Важно о 2SB649

Обычный 2SB649 і 2SB649A — не совсем одинаковы:

2SB649 — VCEO −120 В
2SB649A — VCEO −160 В

Тому 2SB649 не стоит автоматически ставить вместо 2SB649A в схемах, где нужен полный запас по напряжению.
