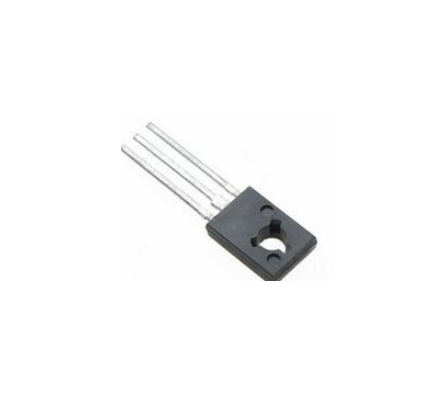

Транзистор 2SD669A D669A NPN 160В 1.5А 20Вт K-126 TO-126

2SD669A (марковка D669A) - кремниевый биполярный NPN-транзистор средней мощности. Предназначен в первую очередь для низкочастотных усилителей, драйверных каскадов и другой электронной аппаратуры. Для 2SD669A характерны высокое допустимое напряжение, ток до 1.5 А и хорошая линейность hFE.

Основные характеристики:

• Тип: биполярный транзистор NPN
• Модель: 2SD669A
• Маркировка на корпусе: D669A
• VCBO: 180 В
• VCEO: 160 В
• VEBO: 5 В
• Максимальный ток коллектора Ic: 1.5 А
• Мощность рассеивания: до 20 Вт в соответствующих условиях теплоотвода
• hFE: 60–200 залежно від групи
• Предельная частота fT: близко 140 МГц
• Корпус: K-126 / TO-126
• Тип монтажа: THT.

Маркировка на корпусе

D669A

Укороченная маркировка D669A соответствует транзистору 2SD669A.

Распиновка

Если смотреть на сторону с маркировкойножками вниз:

1 - E (Emitter / эмитер)
2 - C (Collector / коллектор)
3 - B (Base / база)

Металлическая монтажная часть также связана с коллектором.

Аналоги / заменители

2SC4027, 2SC3298, 2SC2344, 2SC2238, 2SD986 — близкие по основным параметрам варианты, но корпус, мощность и отдельные характеристики отличаются.

Комплементарная пара

2SB649A — PNP-комплементарная пара для 2SD669A. Это не аналог, а парный PNP-транзистор.

Применение

Усилители низкой частоты, драйверные каскады, аудиоаппаратура, телевизоры, блоки питания и другие электронные устройства.
