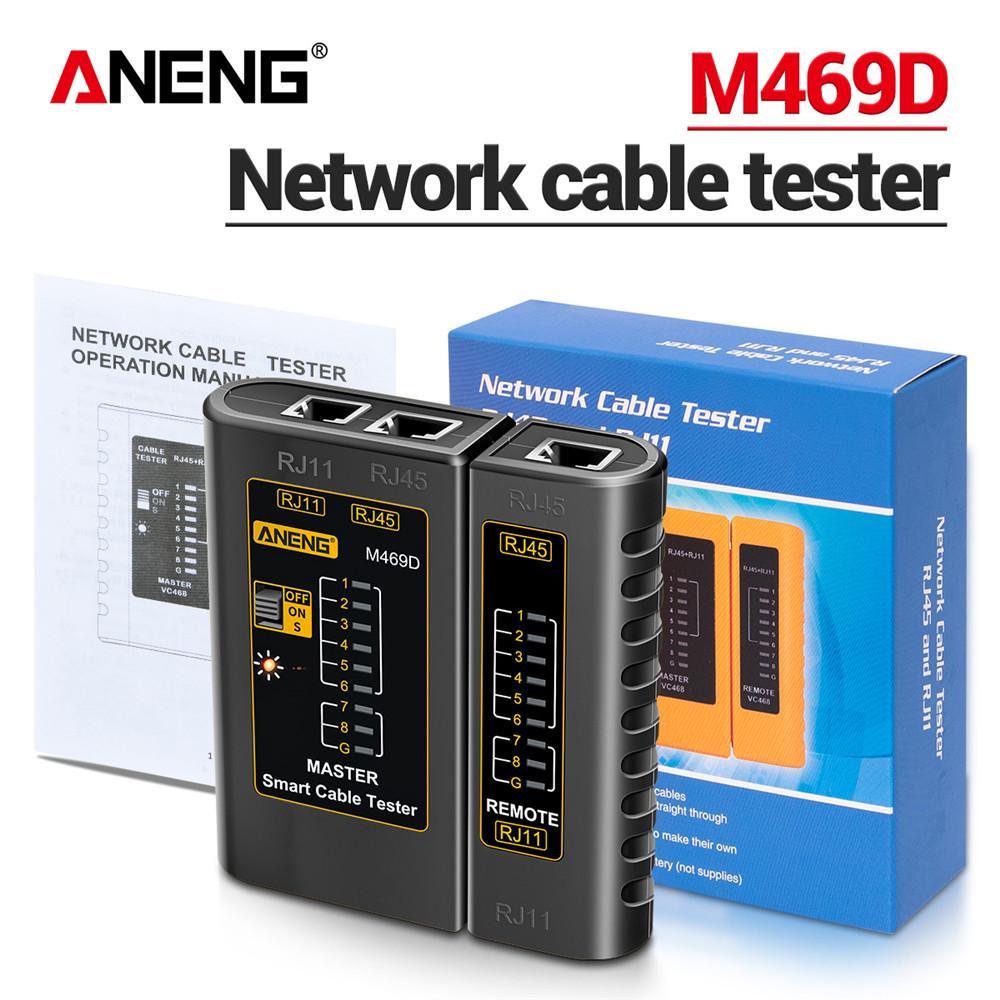

Тестер витої пари ANENG M469D для RJ45 LAN RJ11 RJ12

ANENG M469D — компактный кабельный тестер для проверки целостности, правильности обжима и последовательности жил в сетевых и телефонных кабелях.

Поддерживает разъемы RJ45, RJ11 и RJ12, кабели витой пары UTP/FTP/STP, патч-корды и телефонные линии. Съемный дистанционный модуль позволяет проверять кабель, концы которого находятся в разных комнатах или помещениях.

Цвет корпуса отправляется случайно: черный или оранжевый. Если требуется конкретный цвет, то обратите его в примечании к заказу. По возможности отправим выбранный вариант.

✨ Преимущества

✅ Проверка сетевых кабелей RJ45
✅ Проверка телефонных кабелей RJ11/RJ12
✅ Обнаружение обрыва отдельной жилы
✅ Обнаружение короткого замыкания
✅ Проверка перепутанных и перекрещенных жил
✅ Проверка правильности обжима коннекторов
✅ Проверка экранируемого кабеля по индикатору G
✅ Два режима скорости сканирования
✅ Съемный дистанционный блок
✅ Светодиодная индикация каждой жилы
✅ Возможность работы одному мастеру
✅ Компактный и легкий корпус

⚙️ Характеристики

🔹 Тип: тестер сетевого кабеля
🔹 Бренд: ANENG
🔹 Модель: M469D
🔹 Поддерживаемые разъемы: RJ45, RJ11, RJ12
🔹 Сетевые кабели: UTP, FTP, STP
🔹 Поддерживаемые категории: Cat5, Cat5e, Cat6
🔹 Телефонные линии: 2-, 4- и 6-жильные
🔹 Количество проверяемых жил RJ45: 8 + экран G
🔹 Количество проверяемых жил RJ11/RJ12: до 6
🔹 Индикация: светодиодная
🔹 Режими: стандартное и замедленное последовательное сканирование
🔹 Конструкция: основной и съемный дистанционный модули
🔹 Питание: батарейка 9 В типу 6F22 «Крона»
🔹 Материал корпуса: ABS-пластик
🔹 Размер: около 103×97×27 мм
🔹 Маса без батарейки: около 98 г
🔹 Цвет: черный или оранжевый, отправляется случайно
🔹 Батарейка в комплекті: нет
🔹 Страна производства: Китай

Поддержка RJ45, RJ11/RJ12, питание от батарейки 9В и основные режимы проверки указанные в инструкции ANENG M469D.

🔍 Что определяет тестер

✔ Правильное прямое соединение жил
✔ Обрыв одной или нескольких жил
✔ Короткое замыкание
✔ Перепутанные жилы
✔ Перекрещенное соединение
✔ Ошибки при обжиме коннектора
✔ Наличие соединения экрана кабеля
✔ Соответствие контактов на двух концах кабеля

Тестер не определяет скорость сети, длину кабеля, расстояние до обрыва или качество передачи данных.

🔧 Порядок использования

1. Установите в главный блок батарейки 9 В 6F22 «Крона».
2. Подключите один конец кабеля к соответствующему порту главного тестера.
3. Второй конец подключите к порту дистанционного модуля.
4. Переведите переключатель в положение ON или S.
5. Сравни последовательность светодиодов на обеих частях тестера.

Для исправного прямого кабеля RJ45 индикаторы включаются одинаково:

Основной блок: 1–2–3–4–5–6–7–8–G
Дистанционный блок: 1–2–3–4–5–6–7–8–G

Для телефонного кабеля RJ11/RJ12 используются индикаторы:

1–2–3–4–5–6

Обозначение режимов и скорость переключения могут несколько отличаться в зависимости от партии, но принцип проверки остается одинаковым.

📊 Примеры показаний

🔸 1–2–3–4–5–6–7–8 на обоих блоках — кабель обжатый правильно
🔸 Пропущенный номер — ответная жила оборвана или не имеет контакта
🔸 Другой порядок номеров — жили перепутанные
🔸 Одновременное отсутствие нескольких индикаторов — возможен обрыв или короткое замыкание
🔸 Индикатор G — проверка соединения экрана экранируемого кабеля

🔧 Применение

✔ Монтаж локальных компьютерных сетей
✔ Проверка Ethernet кабелей
✔ Тестирование патч-кордов
✔ Проверка кабеля после обжима
✔ Поиск ошибки в раскладке жил
✔ Проверка телефонной проводки
✔ Монтаж камер видеонаблюдения
✔ Обслуживание роутеров и коммутаторов
✔ Проверка кабелей между комнатами
✔ Работа системных администраторов
✔ Монтаж интернет-сетей
✔ Домашний ремонт сетевого кабеля

⚠️ Важно

🔸 Не подключайте тестер к кабелю, на котором присутствует опасное напряжение
🔸 Перед проверкой отсоедините кабель от активного сетевого оборудования
🔸 Не подключайте RJ11 к разъему RJ45
🔸 Не используйте устройство во влажной среде
🔸 Если светодиоды светятся тусклую, замените батарейку
🔸 При длительном хранении вынимайте батарейку с устройства

🎨 Цвет товара

Доступны два варианта:

🔸 Черный
🔸 Оранжевый

Цвет комплектуется случайно. Если нужен конкретный вариант, пишите «черный» или «оранжевый» в примечании к заказу. Выбранный цвет отправляется при наличии.

📦 Комплектация

🔹 Основной тестер ANENG M469D — 1 шт
🔹 Съемный дистанционный модуль — 1 шт
🔹 Инструкция - 1 шт.
🔹 Упаковка — 1 шт.
🔹 Батарейка 9 В — до комплекту не входить
