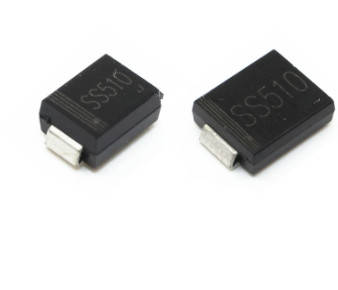

Діод Шотткі SS510 SMA SR5100 5A 100V

SS510 — мощный выпрямляемый диод Шотки с максимальным обратным напряжением 100 В и средним прямым током до 5 А. Выполнен в компактном SMD-корпусе SMA (DO-214AC).

Применяется в импульсных блоках питания, DC-DC преобразователях, стабилизаторах, зарядных устройствах, схемах защиты и низковольтной силовой электронике.

✨ Преимущества

✅ Максимальный прямой ток до 5 А
✅ Обратное напряжение до 100 В
✅ Низкое прямое падение напряжения
✅ Высокая скорость переключения
✅ Маленькое время восстановления
✅ Низкие потери мощности
✅ Компактний SMD-корпус SMA
✅ Подходит для автоматизированного монтажа
✅ Стойкость к кратковременным импульсам тока
✅ Не содержит свинца, соответствует RoHS

⚙️ Характеристики

🔹 Тип компонента: выпрямленный диод Шотки
🔹 Модель: SS510
🔹 Максимальное повторяющее обратное напряжение: 100 В
🔹 Максимальное постоянное обратное напряжение: 100 В
🔹 Средний выпрямленный ток: до 5 А
🔹 Пиковый импульсный ток: до 100 А
🔹 Максимальное прямое падение напряжения: до 0,85 В при 5 А
🔹 Обратный ток: зависит от температуры и производителя
🔹 Тип перехода: металл-полупроводник, Schottky
🔹 Количество выводов: 2
🔹 Полярность: катод обозначен полосой на корпусе
🔹 Тип монтажа: поверхностный, SMD
🔹 Корпус: SMA
🔹 Стандарт корпуса: DO-214AC
🔹 Оригинальные размеры корпуса: 4,6×2,8×2,3 мм
🔹 Рабочая температура перехода: от −55 до +150 °C
🔹 Температура хранения: до +175 °C
🔹 Выполнение: безсвинцеве, RoHS

Основные электрические параметры соответствуют технической документации на SS510. Фактические значения обратного тока и температурных настроек могут несколько отличаться в зависимости от производителя партии.

Ток 5 А является предельным значением, которое достигается при предусмотренных производителем температурных условиях. Допустимый непрерывный ток в реальной схеме зависит от площади медных дорожек, температуры платы и качества отвода тепла.

🔌 Полярность и подключение

Диод имеет два контакта:

🔸 Анод — A
🔸 Катод — K

Катод обозначается полосой на одной стороне корпуса. Перед монтажом необходимо проверить правильность полярности по схеме устройства.

🔧 Применение

✔ Импульсные блоки питания
✔ DC-DC преобразователи
✔ Стабілізатори напруги
✔ Зарядные устройства
✔ Защита от переполюсовки
✔ Выпрямительные схемы
✔ Схемы обратного хода
✔ Источники резервного питания
✔ Автомобильная электроника
✔ Светодиодные драйверы
✔ Низковольтная силовая электроника
✔ Бытовая и промышленная аппаратура
✔ Ремонт электронных модулей

🔄 Совместимость и замена

Для замены SS510 необходимо подбирать диод Шоткие с следующими параметрами:

🔸 Обратное напряжение — не менше 100 В
🔸 Средний прямой ток — не менее 5 А
🔸 Корпус - SMA (DO-214AC)
🔸 Полярность и расположение контактов — соответствующие
🔸 Прямое падение напряжения — не выше допустимого для схемы

Диоды SS52, SS53, SS54, SS56 та SS58 имеют ниже допустимое обратное напряжение, поэтому не всегда могут использоваться вместо SS510.

📦 Комплектация

🔹 Диод Шоткие SS510 SMA - 1 шт
