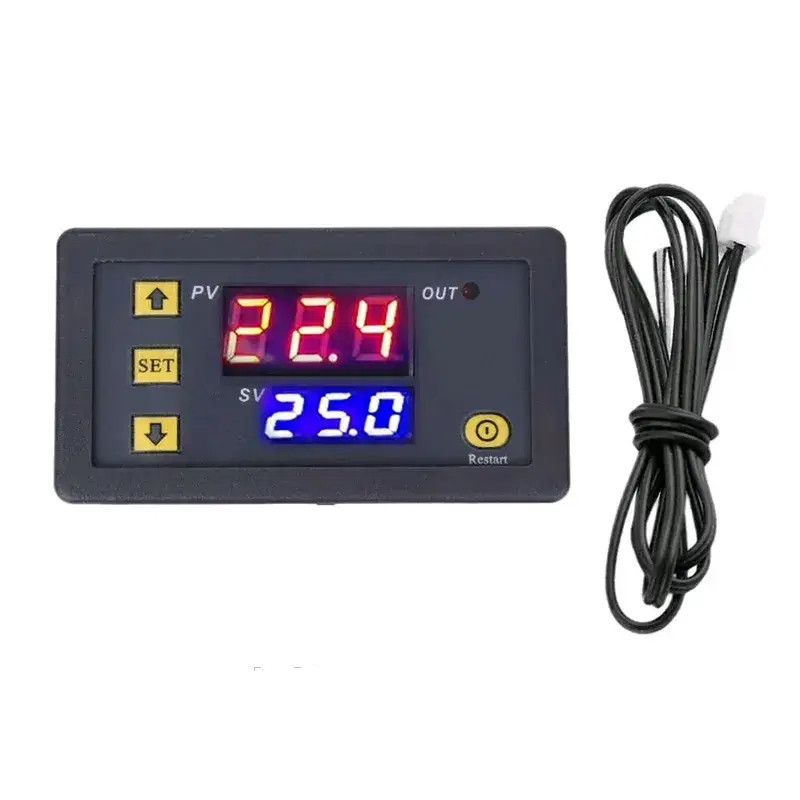

Терморегулятор, термостат, термореле W3230   AC110-220V

Характеристики

Габаритні розміри: 79X43X26 мм (розмір отвору 74X39 мм)

Діапазон виміру та програмування температури: -50°С ...120°С

Точність вимірювання: 0,1°З діапазоні від -9,9°С до 99,9°С; або 1,0°З поза цим діапазоном

Точність управління: 0,1 ° С 0,1 ° С в діапазоні від -9,9 ° С до 99,9 ° С; або 1,0°З поза цим діапазоном

Час оновлення показань: 0,5 секунд

Напруга живлення, В: 220 AC

Датчик: NTC 10К 0.5%, довжина кабелю 0,8 м, водозахист

Максимальний струм навантаження: 10А/250VAC; 20А/12VDC

Температура довкілля: -10...60°С

Вологість довкілля: 20 – 85 %

Спосіб підключення навантаження: електромагнітне одноканальне реле (10А/220VAC; 20А/12VDC) (при великих навантаженнях використовуйте контактор або твердотільне реле більшої потужності).

Підготовка до роботи

Підключіть джерело живлення 220В зміної напруги до контактів VCC та GND.

Підключіть керування навантаженням через контакти «S0» та «S1» (підключається до розриву ланцюга живлення керованого приладу (послідовне підключення))

Після подачі живлення на контакти «VCC» та «GND», на LED дисплеї з'явиться поточна температура, виміряна виносним датчиком температури.

Встановлення та налаштування заданої температури

Для встановлення температури контролю короткочасно натисніть кнопку «SET», після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку «SET», або не натискайте жодних кнопок протягом 5 секунд.

 Програмування

Для входу в режим програмування утримуйте протягом 5 секунд кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (Р0...Р) з таблиці «Меню терморегулятора». Далі, для налаштування параметра, натисніть кнопку "SET" і кнопками "+" або "-" змініть значення параметра. Щоб зберегти настройки, натисніть і утримуйте кнопку «SET» або не натискайте жодних кнопок протягом 5 секунд.

Індикація

 LED дисплей відображає наступні значення: "LLL" - датчик не підключений, "ННН" - температура поза діапазоном (менше -50°С або більше 120°С), "---" перевищення меж заданих у параметрі Р6

 Скидання параметрів у заводські установки

 Для скидання параметрів у заводські установки (налаштування за замовчуванням):

1) відключіть живлення;

2) натисніть та утримуйте кнопки «+» та «-»;

3) Подайте живлення на терморегулятор.

На дисплеї з'явиться напис «888», після чого з'явиться поточна температура.
