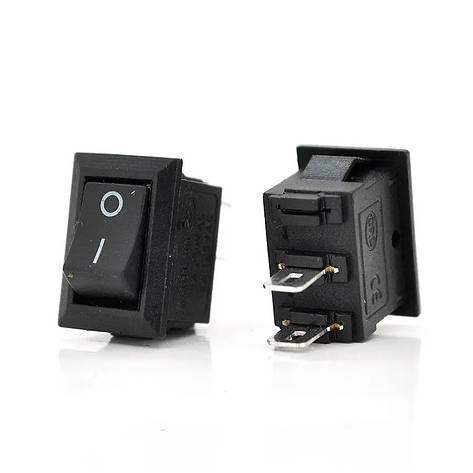

Перемикач KCD11-101 3A 250V 2 контакти 10*15

Миниатюрный клавишный переключатель KCD11-101 предназначен для ручного включения и выключения питания электрических и электронных устройств.

Имеет два фиксированных положения ON-OFF, два контакта и устанавливается в прямоугольное отверстие панели с помощью боковых защелок.

✨ Преимущества

✅ Компактный размер 10 × 15 мм
✅ Два фиксированных положения ON-OFF
✅ Рассчитан на напряжение до 250 В AC
✅ Простой монтаж в панель без винтов
✅ Возможность пайки проводов к контактам
✅ Не требует дополнительной схемы управления
✅ Подходит для бытовой техники и электронных конструкций

⚙️ Характеристики

🔹 Тип: клавишный переключатель
🔹 Модель: KCD11-101
🔹 Схема переключения: ON-OFF
🔹 Тип контактной группы: SPST, запирание одного круга
🔹 Количество положений: 2
🔹 Фиксация положения: є
🔹 Количество контактов: 2
🔹 Номинальный ток: 3 А при 250 В AC
🔹 Дополнительный номинал: 6 А при 125 В AC
🔹 Подсветка: нет
🔹 Тип монтажа: панельный, на защелках
🔹 Способ подключения: паяння або плоскі клеми
🔹 Приблизительный размер лицевой части: 10×15 мм
🔹 Монтажное отверстие: около 14×9 мм
🔹 Материал корпуса: пластик
🔹 Цвет: черный
🔹 Стан: новый

Основные параметры модели — ON-OFF, 2 контакти, 3 А/250 В, панельный монтаж и вырез примерно 14×8,5–9 мм — подтверждаются описанием KCD11-101.

🔌 Схема работы

🔸 ON — включено: два контакта соединены
🔸 OFF — отключено: электрический круг разомкнет

Переключатель коммутирует один электрический круг и не имеет отдельных контактов для подсветки.

🔧 Применение

✔ Блоки питания
✔ Удлинители и сетевые фильтры
✔ Настольные лампы
✔ Бытовая техника
✔ Аудиоаппаратура
✔ Зарядные устройства
✔ Электронные приборы
✔ LED светильники
✔ Лабораторные источники питания
✔ Самодельные электронные конструкции
✔ Панели управления

🔄 Аналоги и замена

🔸 KCD11-101
🔸 KCD5-101
🔸 SMRS-101-1-C
🔸 Мини-переключатель ON-OFF 2 pin
🔸 Rocker switch 10×15 мм

При подборе замены необходимо проверить:

🔸 количество контактов — 2;
🔸 режим работы — ON-OFF;
🔸 допустимый ток и напряжение;
🔸 размер монтажного отверстия;
🔸 габариты корпуса и контактов.

📦 Комплектация

🔹 Перемикач KCD11-101 — 1 шт.

⚠️ Обратите внимание

🔸 Размер 10×15 мм обычно указывает на габариты лицевой части переключателя, а не точный размер выреза.
🔸 Рекомендуемое монтажное отверстие составляет примерно 14×9 мм — перед установкой измерьте фактический корпус.
🔸 Не превышайте допустимую нагрузку 3А при 250 В AC.
🔸 Для мощной или индуктивной нагрузки необходимо использовать реле или контактор.
🔸 Подключение сетевого напряжения должно выполнять квалифицированный специалист.
