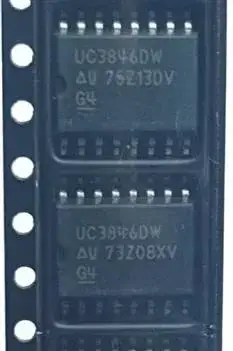

Микросхема UC3846DW UC3846 SOP-16 PWM контроллер

UC3846DW (UC3846) — высокопроизводительный PWM-контролер струмового режиму (Current Mode PWM Controller) для импульсных источников питания. Предназначен для построения двухтактных (Push-Pull), полумостовых (Half-Bridge) и полномостных (Full-Bridge) преобразователей, обеспечивая высокую стабильность, быструю реакцию на смену нагрузки и надежную защиту силовой части.

Микросхема широко используется в блоках питания телевизоров, инверторах, промышленных источниках питания, зарядных устройствах, UPS и другой силовой электронике.

Преимущества

✔ Оригинальная микросхема

✔ PWM управление в режиме контроля тока (Current Mode)

✔ Рабочая частота до 500 кГц

✔ Два мощных выхода Totem-Pole

✔ Мягкий запуск (Soft Start)

✔ Защита от заниженного напряжения (UVLO)

✔ Программируемое ограничение тока

✔ Автоматическая коррекция симметрии для Push-Pull

✔ Защита от двойных импульсов (Double Pulse Suppression)

Технические характеристики

• Модель: UC3846DW
• Тип: PWM контролер
• Корпус: SOP-16 (SOIC-16)
• Режим работы: Current Mode PWM
• Частота генератора: до 500 кГц
• Напряжение питания: 7.5–40 В
• Встроенный источник опорного напряжения: 5 В ±1%
• Два выхода Totem-Pole
• Встроенный Soft Start
• UVLO (Undervoltage Lockout)
• Shutdown
• Программируемое ограничение тока
• Рабочая температура: 0...+70°C (версия UC3846DW)

Применение

• Импульсные блоки питания (SMPS)
• Push-Pull преобразователи
• Half-Bridge и Full-Bridge источники питания
• DC-DC преобразователи
• Инверторы
• UPS
• Промислова електроніка
• Зарядные устройства
• Мощные источники питания

Аналоги

• UC2846
• UC1846
• SG1846
• SG2846
• SG3846

UC2846 и UC1846 функционально совместимы, но отличаются температурным диапазоном эксплуатации.

Комплектация

• Микросхема UC3846DW SOP-16 — 1 шт.
