Перетворювач інтерфейсів USB TTL UART (CH340G) + 4 перемички

USB–TTL UART адаптер на микросхеме CH340G предназначен для подключения микроконтроллеров, модулей и других устройств с последовательным интерфейсом UART к USB порту компьютера.

После установки драйвера адаптер определяется операционной системой как виртуальный COM порт. Его можно использовать для обмена данными, настройки модулей, просмотра сообщений через Serial Monitor и загрузки прошивок в устройстве с UART-загрузчиком.

У комплект входять четыре соединительные перемычки Dupont.

✅ Преимущества

• 🔌 Преобразование USB в TTL UART
• 🧩 Построен на популярной микросхеме CH340G
• ⚡ Поддержка питания 3,3 и 5 В
• 💻 Определяется как виртуальный COM-порт
• ↔️ Полнодуплексный обмен через линии TXD и RXD
• 💡 Светодиодная индикация работы
• 🔗 Прямое подключение к USB Type-A
• 🎛 Перемычка выбора рабочего напряжения
• 🧰 Четыре провода Dupont в комплекте
• 📟 Подходит для работы с Serial Monitor и срочными программами

⚙️ Характеристики

• Тип устройства: преобразователь интерфейсов
• Интерфейс компьютера: USB Type-A
• Интерфейс устройства: TTL UART
• Микросхема: CH340G
• Количество UART каналов: 1
• Режим передачи: полнодуплексный
• Линии обмена: TXD, RXD
• Общий контакт: GND
• Выход питания: 3.3 или 5 В
• Выбор напряжения: перемычкой
• Уровни сигналов: TTL
• Максимальная стандартная скорость UART для CH340G: до 460800 бит/с
• Отображение в системе: виртуальный COM-порт, VCP
• Тактовой генератор: внешний кварцевый резонанс
• Индикация: светодиодная
• Цвет платы: черный
• Монтаж: готовый USB-модуль
• DTR на контактную колодку: не выведен
• Состояние: новый

Производитель CH340G указывает поддержку логических уровней 3,3/5 В и работу через драйвер виртуального последовательного порта. Характеристики семейства CH340 от WCH

🔌 Назначение контактов

На контактной колодке модуля доступны:

• 5V — выход питания 5 В;
• 3V3 — выход питания 3,3 В;
• TXD — передача данных от адаптера;
• RXD — прием данных адаптером;
• GND — общий контакт.

Включение UART выполняется перекрестно:

• TXD адаптера → RXD пристрою
• RXD адаптера → TXD пристрою
• GND адаптера → GND пристрою

Если модуль нужно питать от адаптера, дополнительно подключается выход 3.3 или 5 В в соответствии с требованиями устройства.

💻 Поддерживаемые операционные системы

• Windows 11
• Windows 10
• Windows 8.1 / 8
• Windows 7
• более старые версии Windows при наличии соответствующего драйвера
• Linux, 32/64-bit
• macOS 10.9–10.15
• macOS 11 Big Sur и более новые версии
• Android в режиме USB Host — при условии использования совместимого приложения и OTG-переходника

Актуальные драйверы для Windows, Linux и macOS доступны на сайте производителя WCH. Драйверы CH340/CH341

🛠 Использование с Arduino

Адаптер можно использовать для загрузки скетчей в некоторые платы Arduino и совместимые микроконтроллерные модули через UART-загрузчик.

Однако в этой версии контакт DTR не выведен, поэтому автоматический сброс платы перед прошивкой не поддерживается. Кнопку RESET на Arduino может потребоваться нажать вручную в момент начала загрузки.

Это не универсальный внутрисхемный программатор: адаптер работает только с устройствами, которые имеют соответствующий UART-загрузчик или поддерживают программирование через последовательный порт.

🛠 Применение

• подключение UART-устройств к компьютеру;
• обмен данными с микроконтроллерами;
• загрузка прошивок через UART bootloader;
• работа с Arduino Pro Mini и совместимыми платами;
• настройка модулей ESP8266;
• настройка GPS-, GSM- и Bluetooth-модулей;
• работа с модулями HC-05 и HC-06;
• подключение роутеров и сетевого оборудования через сервисный UART;
• чтение диагностических сообщений;
• работа с AT-командами;
• использование Serial Monitor;
• ремонт и настройка электронной техники.

🔄 Аналоговы и замены

• CH340C USB–TTL
• CH340N USB–UART
• CP2102 / CP2102N
• PL2303
• FT232RL
• FT231X
• CH9102
• CH343
• USB–TTL адаптер с DTR
• USB–UART адаптер 3,3/5 В

Для прямой замены необходимо проверить наличие DTR / RTS, поддерживаемое напряжение логических сигналов, расположение контактов и необходимую скорость обмена.

📦 Комплектация

• Преобразователь USB–TTL UART в CH340G — 1 шт.
• Соединительные перемычки Dupont — 4 шт.

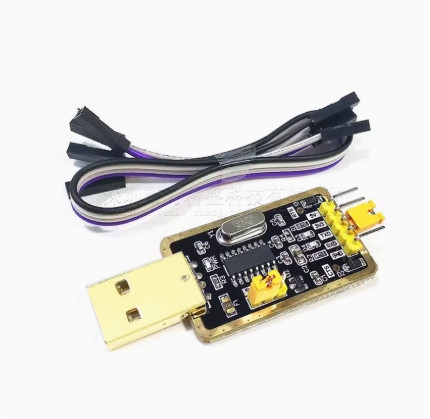

Комплектация соответствует фотографии. Контроллеры, платы Arduino и USB-удлинитель в комплект не входят.

⚠️ Обратите внимание

• Это адаптер TTL UART, а не преобразователь стандарта RS-232.
• Не подключайте его непосредственно к полноуровневому порту RS-232 с напряжением до ±12 В.
• Перед подключением проверьте рабочее напряжение целевого устройства.
• Не подавайте 5 В на сигнальные или силовые входы устройства, рассчитанного только на 3.3 В.
• Не соединяйте выходы питания 3,3 и 5 В между собой.
• Если устройство имеет собственный источник питания, обычно достаточно подключить TXD, RXD і GND.
• Выходы питания адаптера не предназначены для мощной нагрузки.
• Из-за отсутствия выведенного DTR автоматической перезагрузки Arduino при прошивке не работает.
• Для работы может потребоваться установка драйвера CH340/CH341.
• Расположение контактов всегда проверяйте по надписям на полученной плате.
