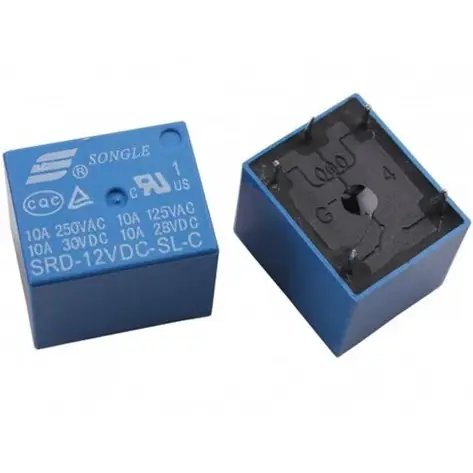

Реле SRD-12VDC-SL-C 12V 10A 250V 5 контактов, SPDT

⚡ SONGLE SRD-12VDC-SL-C - малогабаритное электромагнитное реле с катушкой 12 В DC и одной группой переключающих контактов SPDT (1 Form C).

Реле предназначено для коммутации нагрузки с помощью низковольтного управляющего сигнала. Имеет 5 выводов, компактный корпус и исполнение для монтажа непосредственно на печатную плату.

Модель относится к серии SONGLE SRD (T73) и имеет максимальную коммутационную нагрузку до 10 А при 250 В AC.

🔧 Особенности

• катушка управления 12 В постоянного тока;
• 5 контактов;
• контактна група SPDT / 1 Form C;
• контакты COM, NO, NC;
• коммутация нагрузки до 10 А;
• максимальное напряжение коммутации 250 В AC;
• компактный корпус;
• монтаж THT/PCB;
• герметичное исполнение;
• хорошая электрическая изоляция между катушкой и контактами;
• подходит для разнообразной бытовой и промышленной электроники.

⚙️ Технические характеристики

• Модель: SRD-12VDC-SL-C
• Производитель: SONGLE RELAY
• Серия: SRD / T73
• Тип: электромагнитное реле
• Напруга котушки: 12 V DC
• Мощность катушки: 0,36 Вт
• Струм котушки: около 30 мА
• Контактна група: 1C / SPDT
• Количество выводов: 5
• Нагрузка контактов:
  • 10 А / 250 В AC
  • 10 А / 125 В AC
  • 10 А / 30 В DC
  • 10 А / 28 В DC
• Максимальное напряжение коммутации: 250 В AC
• Максимальный ток коммутации: 15 А — предельный параметр серии, а не рекомендованная рабочая нагрузка
• Сопротивление контактов: к 100 мΩ
• Время срабатывания: к 10 мс
• Время отпуска: к 10 мс
• Прочность изоляции катушка-контакты: 1500 В AC
• Сопротивление изоляции: не менее 100 МОм
• Температура эксплуатации: около -40…+85 °C
• Габарити: около 19,2 × 15,5 × 15,2 мм
• Монтаж: PCB / THT
• Вес: около 9 г.

🔌 Распиновка

Реле имеет 5 выводов:

• 2 контакта — котушка 12 V DC;
• COM — общий контакт;
• NO — нормально разомкнут;
• NC — нормально замкнутый.

При подаче 12 В на котушку реле переключает общий контакт COM з NC на NO.

⚠️ Не ориентируйтесь только на физическое расположение ножек при замене реле. Перед монтажом проверьте распиновку именно вашего реле и маркировку на корпусе.

🛠️ Применение

Реле можно использовать в:

• блоках питания;
• бытовой технике;
• системах автоматизации;
• контролерах;
• охранной сигнализации;
• автомобильной электронике;
• аудио техники;
• телевизорах и мониторах;
• платах управления;
• Arduino и DIY проектах;
• системах управления освещением;
• разнообразные электронные устройства.

🔄 Аналоги и замена

Среди реле той же серии и с аналогичным исполнением можно встретить:

• SRD-12VDC-SL-C — оригинальная модель;
• SRD-12VDC-SR-C — другая модификация серии;
• SRD-S-112D — распространенное обозначение реле с катушкой 12 В;
• другие реле формата T73 с катушкой 12 В и контактной группой SPDT.

⚠️ При замене обязательно сравнивайте: напряжение катушки, количество контактов, распиновку, контактную группу, габариты и допустимая нагрузка. Реле с одинаковыми размерами не обязательно являются взаимозаменяемыми.

📄 Информация из даташита

По документации серии SONGLE SRD модель SRD-12VDC-SL-C имеет конструкцию 1 Form C (SPDT), катушку 12 В мощностью 0,36 Вт, контактные нагрузки 7/10/15 А в зависимости от модификации, максимальное напряжение коммутации 250 В AC, изоляцию катушка-контакты 1500 В AC и время срабатывания до 10 мс.

Даташит серии SONGLE SRD

⚠️ Важно

Номинал 10 А / 250 В AC не означает, что любая нагрузка 10 А можно безопасно коммутировать в любых условиях.

Для двигателей, насосов, компрессоров, трансформаторов, ламп накаливания и других нагрузок с большим пусковым током фактические нагрузки на контакты при запуске может быть значительно больше номинального рабочего тока.

Перед заменой проверьте напряжение катушки и схему контактов.

📦 Комплектация

• Реле SONGLE SRD-12VDC-SL-C 12V - 1 шт
