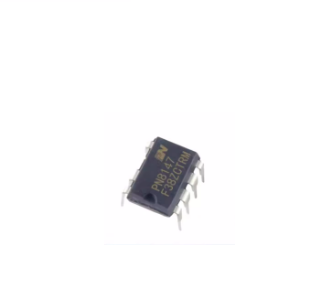

Микросхема PN8147 DIP-7 — PWM контроллер AC/DC импульсного блока питания 650V

⚡ PN8147 — специализированный PWM-контроллер для импульсных AC / DC источников питания, в котором уже интегрирован высоковольтный силовой MOSFET на 650 В.

Микросхема предназначена для построения компактных flyback блоков питания с минимальным количеством внешних компонентов. Поддерживает несколько режимов работы для снижения энергопотребления в режиме ожидания и имеет комплекс встроенных защит.

🔧 Особенности

• интегрированный силовой MOSFET 650 В;
• PWM управление;
• режимы Hi-mode, Eco-mode и Burst-mode;
• низкое потребление в режиме ожидания;
• встроенный высоковольтный запуск;
• Soft Start;
• частотная модуляция для улучшения EMI;
• защита от перегрузки;
• защита от перенапряжения;
• защита от перегрева;
• защита от короткого замыкания по CS;
• внешняя настройка циклической защиты от превышения тока.

⚙️ Технические характеристики

• Модель: PN8147
• Производитель: Chipown / Wuxi Chipown Micro-electronics
• Тип: AC/DC PWM-контролер
• Топология: Flyback
• Встроенный силовой ключ: MOSFET
• Максимальное напряжение MOSFET: 650 В
• Корпус: DIP-7
• Частота PWM: около 60 кГц у Hi-mode
• Burst-mode: около 25 кГц
• Потребление без нагрузки: меньше 50 мВт при 230 VAC
• RDS(on) силового MOSFET: типово 3,6 Ом
• Максимальный импульсный ток стока: к 3 А
• Рабочий температурный диапазон: -40…+140 °C
• Типичное применение: импульсные сетевые блоки питания и зарядные устройства.

📌 Выводы

PN8147 выполнен в корпусе DIP-7. Основные выводы:

• CS — контроль тока;
• SW — силовой выход /сток внутреннего MOSFET;
• GND — земля;
• VDD — питание контроллера;
• COMP — управление/компенсация;
• NC — незадейственный вывод.

В корпусе используется два силовых вывода SW, подключенные к внутреннему силовому ключу.

🛠️ Применение

PN8147 используется в:

• импульсных блоках питания;
• сетевых адаптерах;
• зарядных устройствах;
• вспомогательных источниках питания телевизоров;
• LCD/PDP телевизорах;
• аудио техники;
• бытовой технике;
• блоках питания персональных компьютеров;
• компактных AC/DC преобразователях.

Производитель позиционирует PN8147 для источников питания с повышенными требованиями к энергоэффективности и низкому потреблению в режиме ожидания.

🔄 Аналоги и совместимые замены

⚠️ Прямой pin-to-pin аналог PN8147 без проверки схемы устанавливать не стоит.

PN8147 сочетает в одном корпусе PWM контроллер + высоковольтный MOSFET 650 В, поэтому обычные PWM-контроллеры типа UC3842, OB2263 и т.д. не является прямой заменой — они нуждаются в внешнего силового MOSFET.

При подборе замены нужно сравнивать:

• распиновку DIP-7;
• напругу силового MOSFET;
• допустимый ток;
• частоту работы;
• алгоритмы защиты;
• режимы старта и работы без нагрузки.

Лучшая замена для ремонта — PN8147 / PN8147NSC-T1 с аналогичной версией корпуса и распиновкой.

📄 Информация из даташита

Оригинальная документация указывает маркировку PN8147NSC-T1, корпус DIP-7 и интегрированный MOSFET с допустимым напряжением 650 В. Также заявлены OCP, OLP, OVP, OTP, CS short protection и Soft Start.

Даташит PN8147

📦 Комплектация

• Микросхема PN8147 DIP-7 — 1 шт
