Терморегулятор програмований W1209

Увага дана  модель терморегулятора 12в, тому для нього потрібне стабілізоване джерело живлення 12в - не 14, не15, не 20 і навіть не 24в, а 12в. Звертаємо увагу, що при використанні дешевих блоків живлення без фільтрації - можливе скидання налаштуваннь на заводські установки після вимкнення живлення - для вирішення даної проблеми потрібно ставити конденсатор для фільтрації на контктні точки RESET на платі.

Опис

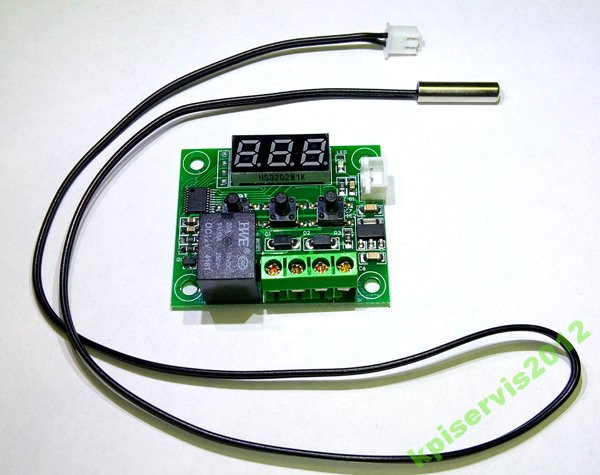

Програмований терморегулятор призначений для контролю температури в діапазоні від -50 °C до +110 °C. Він може працювати в парі з нагрівачем або охолоджувачем. Програмований терморегулятор обладнаний триразовим LED-дисплеєм, світлодіодним індикатором увімкнення реле, трьома кнопками керування, роз'ємом для під'єднання зовнішнього термодатчика, клемами «K0/K1» для під'єднання навантаження і «+12V/GND» для живлення плати терморегулятора. На LED дисплеї показується поточна вимірювана температура.

Підготовка до роботи

 1) Під'єднайте джерело живлення 12V постійної напруги до контактів «+12V» (плюс 12V) і «GND» (мінус 12V).

 2) Під'єднайте навантаження до контактів «К0» і «К1» (під'єднується в розрив ланцюга живлення керованого приладу (послідовне під'єднання))

Після подавання живлення 12V на контакти «+12 V» і «GND», на LED-дисплеї зобразиться поточна температура, виміряна виносним датчиком температури.

Встановлення та настроювання заданої температури

Для встановлення температури контролю короткочасно натисніть кнопку "SET", після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку "SET» або не натискайте жодні кнопки впродовж 5 секунд.

Програмування

Для входу в режим програмування утримуйте, упродовж 5 секунд, кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (P0...P6) із таблиці «Меню терморегулятора». Далі, для налаштування параметрів, натисніть кнопку «SET» і кнопками «+» або «-» змініть значення параметра. Для збереження параметрів натисніть і утримуйте кнопку «SET», або ж не натискайте жодні кнопки впродовж 5 секунд.

 Меню терморегулятора:

Індикація

LED-дисплей зображає такі значення: «LLL — датчик не під'єднаний, «HHH — температура поза діапазоном (менш ніж -50 °C або більше 110 °C), «-» перевищення меж заданих у параметрі P6

Скидання параметрів у заводські установки

Для скидання параметрів у заводські установки (налаштування за замовчуванням): 1) вимкнете живлення; 2) натисніть і утримуйте кнопки «+» і «-»; 3) Подавайте живлення на терморегулятор. На LED-дисплеї з'явиться напис «888», після чого зобразиться поточна температура.

Характеристики

Габаритні розміри: 40 x 48 x 14 мм
Діапазон вимірювання та програмування температури: -50°C...110°C
Точність вимірювання: 0,1 °C у діапазоні від -9,9 °C до 99,9 °C; або 1,0 °C поза цим діапазоном
Точність керування: 0,1 °C 0,1 °C у діапазоні від -9,9 °C до 99,9 °C; або 1,0 °C поза цим діапазоном
Точність гістерезису: 0,1°C

Гістерезис: 0,1...15°C
Час оновлення показань: 0,5 секунд
Напруга живлення, В: 12 VDC
Датчик: NTC 10K 0.5%, довжина кабелю 0,3 м, водозахист
Максимальний струм навантаження: 5A / 220VAC; 15A / 14VDC
Температура довкілля: -10...60°C
Вологість довкілля: 20 – 85 %
Споживаний струм: 30 mA
Споживаний струм під час роботи реле: 65 mA
Спосіб під'єднання навантаження: електромагнітне одноканальне реле (5A/220VAC; 15A/14VDC) (у разі великих навантажень використовуйте контактор або твердотільне реле більшої потужності)

Комплектація:

● терморегулятор

● датчик із кабелем
● паковання
