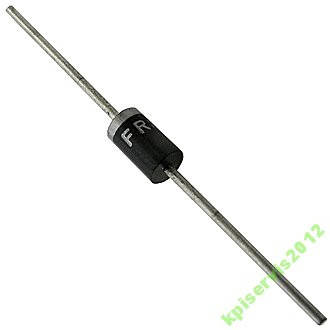

FR307 — быстродействующий выпрямляемый диод, предназначенный для работы в импульсных блоках питания, инвертрорах, LED-драйверах, зарядных устройствах и другой электронике, где требуется быстрое восстановление после переключения.

В отличие от обычных диодов серии 1N400x, FR307 имеет значительно меньшее время обратного восстановления, что позволяет использовать его в высокочастотных импульсных схемах.

Благодаря максимальному току 3 А и обратной напряжении 1000 Вдиод широко применяется для ремонта телевизоров, мониторов, блоков питания, сварочных инверторов, LED-драйверов, зарядных устройств и другого электронного оборудования.

Преимущества

✔ Быстрое восстановление (Fast Recovery)

✔ Максимальный ток 3 А

✔ Максимальное обратное напряжение 1000 В

✔ Высокая импульсная перегрузочная способность

✔ Низкое прямое падение напряжения

✔ Высокая надежность

✔ Для ремонта импульсных блоков питания

Технические характеристики

• Модель: FR307
• Тип: Fast Recovery Rectifier
• Корпус: DO-201AD
• Монтаж: выводной (THT)
• Максимальное обратное напряжение (VRRM): 1000 V
• Средний прямой ток: 3 A
• Пиковый импульсный ток: 150 A
• Прямое падение напряжения: до 1.3 V
• Время обратного восстановления (trr): до 500 нс
• Рабочая температура: -55...+150°C

Аналоги

Распространенные аналоги и замены:

• HER307
• UF5408 (при условии соответствия схеме)
• BY255 (не является быстродействием, только в низкочастотных схемах)
• 1N5408 (только если скорость переключения не критична)

Внимание! Если диод работает в импульсном блоке питания, заменять его на 1N5408 или другие медленные выпрямящие диоды не рекомендуется, поскольку это может привести к нестабильной работе или повторному выходу устройства из строя.

Применение

Подходит для ремонта:

• телевизоров;
• мониторов;
• импульсных блоков питания;
• LED драйверов;
• зарядных устройств;
• инверторов;
• источников бесперебойного питания (UPS);
• сварочных инверторов;
• промышленной электроники.

Комплектация

• Диод FR307 — 1 шт.
