Микросхема PT2313L PT2313 аудиопроцессор I2C SOP-28, аналог TDA7313

PT2313L от Princeton Technology (PTC) — 4-канальный цифровой аудиопроцессор, предназначенный для электронной регулировки параметров звука. Управление осуществляется по шине I²C. Микросхема применяется в автомагнитолах, музыкальных центрах, активной акустике, Hi-Fi аппаратуре и другой аудиотехнике.

28-выводная версия PT2313L имеет регулировку громкости, НЧ и ВЧ тембра, баланса, Front/Rear Fader, Loudness, Mute и выбор одного из трех стереовходов. Регулировка громкости выполняется с шагом 1,25 дБ.

Характеристики

Саме PT2313L без расширения -D - это 28-pin SOP, тогда как PT2313L-D — DIP-28.

Аналоги / заменители

Основной прямой аналог — TDA7313. Производитель PT2313L прямо указывает, что 28-выводная версия pin-to-pin compatible with TDA7313.

Также в ремонтных базах как совместимые варианты этой семьи приводятся:

TDA7313, CSC2313F, AT7313, AX2313, CD3313, CD3313EO, CD3313EP, HXJ2313, HXJ7313, RSM2313, SC2313L, SJ2313L, BT2313L, HY2313L, HR2313L, TP2313L, YD2313, U7313L, MXT2313L, CR4313, CS3702, MS6713, SV8313, SM9613 и другие.

Применение

Подходит для ремонта автомагнитол, автомобильных аудиосистем, музыкальных центров, усилителей, активных акустических систем, Hi-Fi аудиотехники и другой аппаратуры, где установлен PT2313L или совместимый аудиопроцессор. PTC отдельно указывает Car Stereo, Hi-Fi Audio System и LCD Monitor.

Маркировка на корпусе

PT2313L

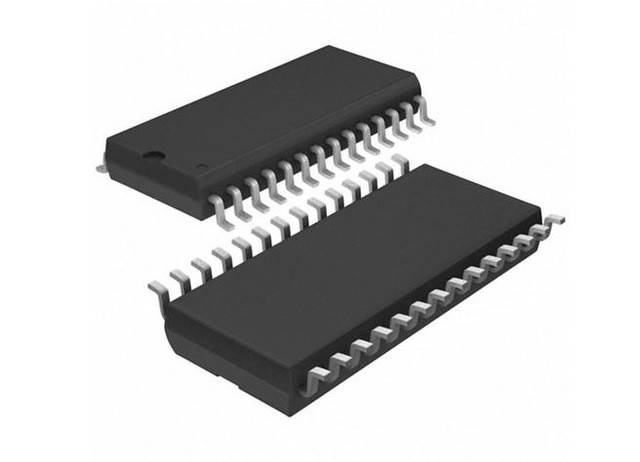

Корпус: SOP-28 / SO-28, 300 mil.
