Генератор імпульсів сигналів на чипі NE555, модуль для Arduino

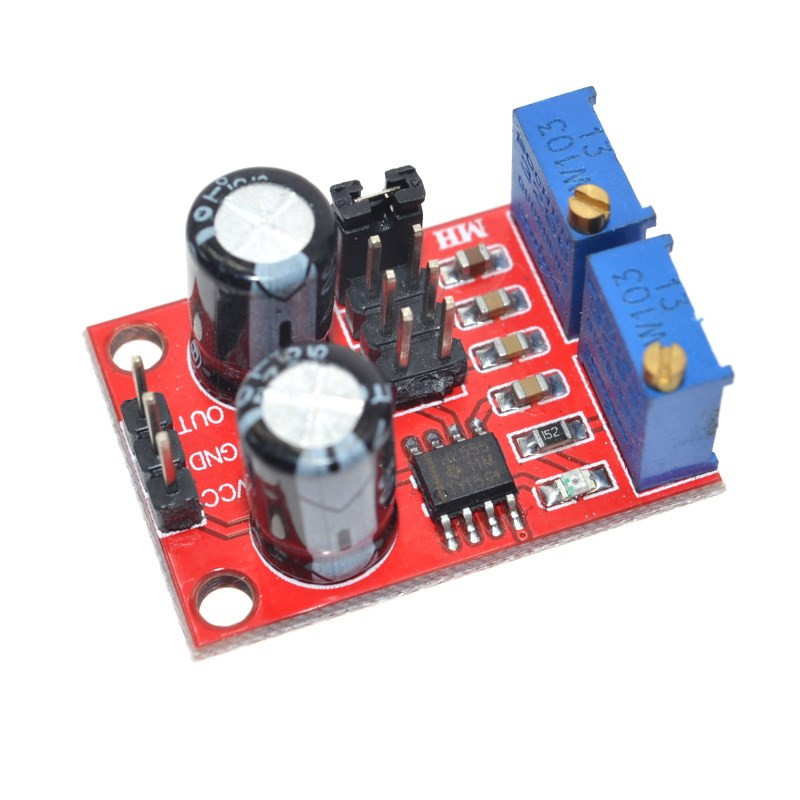

Генератор імпульсів сигналів NE555, модуль Arduino використовується в проєктах на мікроконтролерах для регулювання параметрів вихідних імпульсів у широких межах або як генератор у настроюванні та тестуванні різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів, що визначаються RC ланцюжком.
Для використання модуля потрібно створити на його основі макет — під'єднати живлення та під'єднати до контролера або іншого електронного пристрою. Після подавання на модуль напруги живлення на корпусі плати має загорітися світлодіод. Частота вихідних прямокутних імпульсів регулюється за допомогою ручки потенціометра (настрокового резистора) у різних діапазонах, які залежать від положення джампера, так можна виставити діапазони: 1-50 Гц, 50 Гц — 1 кГц, 1 кГц, 10-200 кГц, 10-200 кГц. Другим потенціометром можна регулювати сквальність сигналу. Амплітуда вихідних імпульсів пропорційна напрузі джерела живлення (5-15 В).
Генератор імпульсів сигналів NE555, модуль Arduino має один 3 контактний штировий роз'єм із відстанню між контактами 2,54 мм (сумісно з Arduino).
Позначення контактів:

• GND — загальний контакт;
• OUT — вихідний сигнал;
• VCC — напруга живлення.

Живлення модуля здійснюється або від Arduino контролера, або від зовнішнього джерела живлення. Напруга живлення модуля 5-15 В постійного струму. Струм споживання приблизно 100 мА. Вихідний струм генератора приблизно 35 мА, тому для керування потужнішим навантаженням необхідний підсилювач струму вихідного каскаду.

Характеристики:

генератор зібраний на таймері: NE555;
модуль сумісний: з Arduino;
форма генерованих імпульсів: прямокутні імпульси;
робоча напруга: 5-15 В;
діапазони частот: 1-50 Гц, 50Гц — 1 кГц, 1-10 кГц, 10-200 кГц;
споживаний струм: 100 мА;
вихідний струм: 35 мА;
розміри: 31 х 22 х 16 мм;
вага: 7 г.
