Транзистор 2SK3568 K3568 Toshiba N-канальный MOSFET 500В 12А TO-220F

Транзистор 2SK3568 K3568 Toshiba N-канальный MOSFET 500В 12А TO-220F

Описание

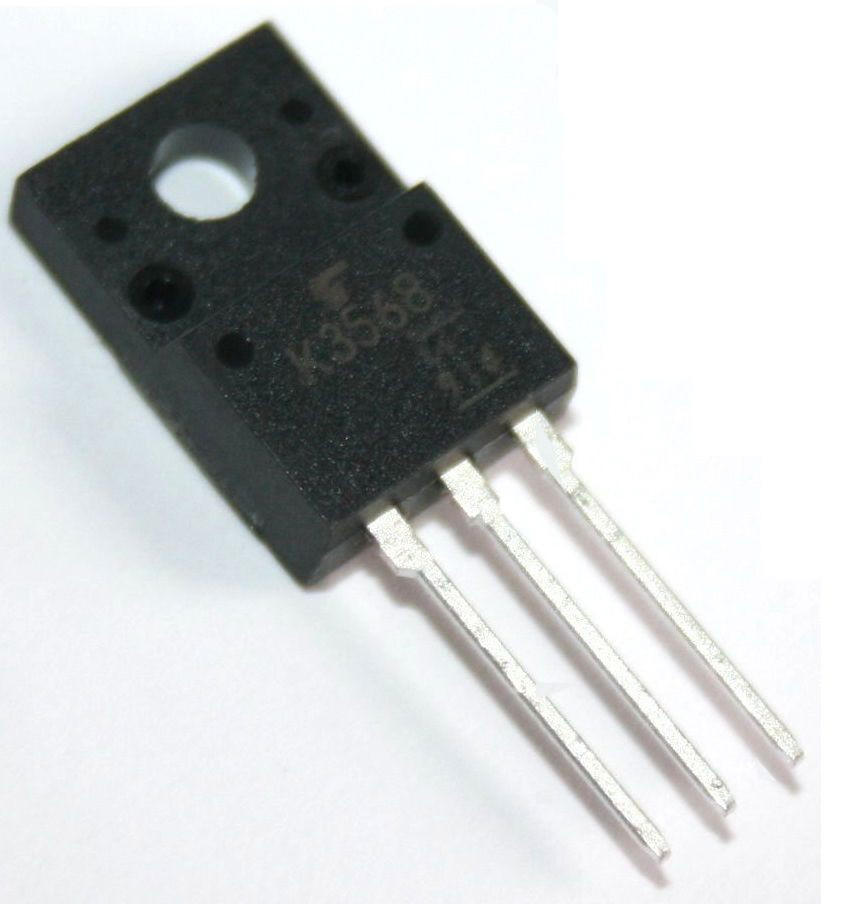

🔹 2SK3568, маркировки на корпусе K3568, мощный высоковольтный N-канальный MOSFET-транзистор Toshiba в изолированном корпусе TO-220F / TO-220SIS.

Применяется в импульсных блоках питания, преобразователях напряжения, телевизорах, мониторах, инверторах, стабилизаторах и другой силовой электронике.

✅ Напряжение стик-вилка до 500 В
✅ Постоянный ток стока до 12 А
✅ Импульсный ток до 48 А
✅ Изолированный силовой корпус
✅ Низкое сопротивление открытого канала
✅ Подходит для ремонта импульсных источников питания
✅ Монтаж в сквозные отверстия

Аналоги и возможные замены

🔄 Полный аналог:

• STP11NK50ZFP — самая большая полная замена в изолированном корпусе.

🔄 Ближевые аналоги:

• STP8NM50FP
• TK12A50D
• FQPF10N50C

⚠️ Перед установкой аналога необходимо обязательно сравнить по документации:

• напряжение стик-вилка;
• допустимый ток;
• сопротивление открытого канала;
• заряд затвора и скорость переключения;
• тип и изоляцию корпуса;
• расположение выводов;
• условия охлаждения.

IRF840 не является полным аналогом 2SK3568, поскольку имеет меньший допустимый ток и другие характеристики. Его использование возможно только после проверки режима конкретной схемы.

Перечень аналогов: STP11NK50ZFP - полный, STP8NM50FP - ближайший. Toshiba также отмечает TK12A50D как современный эквивалент ish-MOSVI 2SK3568 в своем каталоге силовых MOSFET.

Технические характеристики

• Тип: силовой MOSFET-транзистор
• Модель: 2SK3568
• Маркировка: K3568
• Производитель: Toshiba
• Полярность: N-канальный
• Напряжение стека-вилка, VDS: 500 В
• Постоянный ток стока, ID: 12 А
• Импульсный ток стока, IDP: 48 А
• Напряжение затвор-вилка, VGS: ±30 В
• Сопротивление открытого канала, RDS(on): 0,4 Ом типичного
• Максимальный RDS(on): 0,52 Ом
• Порогова напруга затвора: 2–4 В
• Максимальная мощность рассеивания: 40 Вт
• Энергия одиночного лавинного импульса: 364 мДж
• Максимальная температура кристалла: +150 °C
• Корпус: TO-220F / TO-220SIS
• Количество выводов: 3
• Тип монтажа: THT
• Комплектация: 1 транзистор

Расположение выводов

Если смотреть на корпус со стороны маркировки, выводами вниз:

1. Gate — затвор
2. Drain - сток
3. Source — витік

Применение

🔹 Импульсные блоки питания
🔹 Телевизоры и мониторы
🔹 Преобразователи напряжения
🔹 Инверторы
🔹 Стабілізатори
🔹 Зарядные устройства
🔹 Силовые электронные ключи
🔹 Ремонт бытовой и промышленной электроники

⚠️ Для работы с внушительным током или мощностью транзистор необходимо устанавливать на соответствующий радиатор. Эти значения являются предельной и не означают возможность одновременной работы при максимальном напряжении и максимальном токе.

Основные параметры сверено с даташитом Toshiba 2SK3568.
